Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)
Dureté : approx. 55 Shore A
Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A
Température d'utilisation : de -30 à 80 °C
Directives UE : 2002/95/EC (RoHS)
Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.
Note pour dureté : Caractéristiques élastiques font foi.
Application : Pour fixations élastiques et assemblages antivibratoires
PLOT DIABOLO PLOTS DIABOLO
PLOTS DIABOLO
Voir le Descriptif
PLOTS DIABOLO
Plots Anti-Vibratoire
Forme : Diabolo DIN 95363
Matériau élastomère : NR, noir
Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)
Dureté : approx. 55 Shore A
Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A
Température d'utilisation : de -30 à 80 °C
Directives UE : 2002/95/EC (RoHS)
Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.
Note pour dureté : Caractéristiques élastiques font foi.
Application : Pour fixations élastiques et assemblages antivibratoires
! Ce produit est une fin de sérié ! Vous ne pouvez commander que le disponible à ce prix là (le dépassement sera annulé et remboursé)
5.46 €/TTC 4.55 €/HT
EN STOCK : 2
Toutes nos dimensions sont en millimètres (mm)

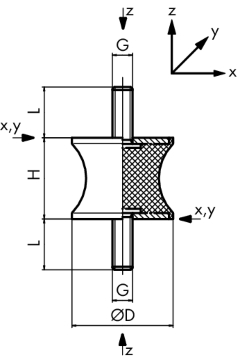

PLOT DIABOLO 20x19 M6 - DIAMETRE (D) = 20 mm - HAUTEUR (H) = 19 mm - FILETAGE/TARAUDAGE (G) : M6 - LONGUEUR FILETAGE (L) = 15 mm Force de pression = 120 Newton (10 Newton = 1 Kilo) Flèche s z = 2.5 mm Constante de rappel cz = 48.0 Constante de rappel c x.y = 6.0 NORME : *
PLOT DIABOLO 20x19 M6
Toutes nos dimensions sont en millimètres (mm)
TYPE : = PLOT DIABOLO
DIAMETRE INTERIEUR (en mm) : =
DIAMETRE EXTERIEUR (en mm) : = 20.00
LONGUEUR / EPAISSEUR (en mm) : = 19.00
FILETAGE/TARAUDAGE : = M6
DIMENSION FINALE (en mm) : = 20x19 M6
PLOT DIABOLO 20x19 M6
Photos non contractuelles
(elles sont données à titre d'exemple)
PLOT DIABOLO 20x19 M6
Marques et Modèles d'appareils connus pour cet article
Cet article est connu pour être monté sur :
Nous n'avons pas d'informations sur ce produit pour le moment...
Nous enrichissons constamment notre base de données, et vous pouvez aussi y participer et nous y aider...
Vous avez une information fiable :
► Indiquez-nous le matériel sur lequel ce produit est monté, grace au bouton ci-dessus, et ainsi vous aiderez tout le monde...
Nous indiquer une nouvelle Marque d'appareil pour :
PLOT DIABOLO 20x19 M6
PLOT DIABOLO 20x19 M6
Plots Anti-Vibratoire
Forme : Diabolo DIN 95363
Matériau élastomère : NR, noir
Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)
Dureté : approx. 55 Shore A
Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A
Température d'utilisation : de -30 à 80 °C
Directives UE : 2002/95/EC (RoHS)
Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.
Note pour dureté : Caractéristiques élastiques font foi.
Application : Pour fixations élastiques et assemblages antivibratoires
! Ce produit est une fin de sérié ! Vous ne pouvez commander que le disponible à ce prix là (le dépassement sera annulé et remboursé)
6.88 €/TTC 5.73 €/HT
EN STOCK : 6
Toutes nos dimensions sont en millimètres (mm)
PLOT DIABOLO 25x20 M6 - DIAMETRE (D) = 25 mm - HAUTEUR (H) = 20 mm - FILETAGE/TARAUDAGE (G) : M6 - LONGUEUR FILETAGE (L) = 20 mm Force de pression = 400 Newton (10 Newton = 1 Kilo) Flèche s z = 4.7 mm Constante de rappel cz = 85.0 Constante de rappel c x.y = 14.0 NORME : DIN 95363
PLOT DIABOLO 25x20 M6
Toutes nos dimensions sont en millimètres (mm)
TYPE : = PLOT DIABOLO
DIAMETRE INTERIEUR (en mm) : =
DIAMETRE EXTERIEUR (en mm) : = 25.00
LONGUEUR / EPAISSEUR (en mm) : = 20.00
FILETAGE/TARAUDAGE : = M6
DIMENSION FINALE (en mm) : = 25x20 M6
PLOT DIABOLO 25x20 M6
Photos non contractuelles
(elles sont données à titre d'exemple)
PLOT DIABOLO 25x20 M6
Marques et Modèles d'appareils connus pour cet article
Cet article est connu pour être monté sur :
Nous n'avons pas d'informations sur ce produit pour le moment...
Nous enrichissons constamment notre base de données, et vous pouvez aussi y participer et nous y aider...
Vous avez une information fiable :
► Indiquez-nous le matériel sur lequel ce produit est monté, grace au bouton ci-dessus, et ainsi vous aiderez tout le monde...
Nous indiquer une nouvelle Marque d'appareil pour :
PLOT DIABOLO 25x20 M6
PLOT DIABOLO 25x20 M6
Plots Anti-Vibratoire
Forme : Diabolo DIN 95363
Matériau élastomère : NR, noir
Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)
Dureté : approx. 55 Shore A
Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A
Température d'utilisation : de -30 à 80 °C
Directives UE : 2002/95/EC (RoHS)
Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.
Note pour dureté : Caractéristiques élastiques font foi.
Application : Pour fixations élastiques et assemblages antivibratoires
! Ce produit est une fin de sérié ! Vous ne pouvez commander que le disponible à ce prix là (le dépassement sera annulé et remboursé)
7.90 €/TTC 6.58 €/HT
EN STOCK : 4
Toutes nos dimensions sont en millimètres (mm)
PLOT DIABOLO 30x20 M8 - DIAMETRE (D) = 30 mm - HAUTEUR (H) = 20 mm - FILETAGE/TARAUDAGE (G) : M8 - LONGUEUR FILETAGE (L) = 20 mm Force de pression = 500 Newton (10 Newton = 1 Kilo) Flèche s z = 2.6 mm Constante de rappel cz = 190.0 Constante de rappel c x.y = 32.0 NORME : DIN 95363
PLOT DIABOLO 30x20 M8
Toutes nos dimensions sont en millimètres (mm)
TYPE : = PLOT DIABOLO
DIAMETRE INTERIEUR (en mm) : =
DIAMETRE EXTERIEUR (en mm) : = 30.00
LONGUEUR / EPAISSEUR (en mm) : = 20.00
FILETAGE/TARAUDAGE : = M8
DIMENSION FINALE (en mm) : = 30x20 M8
PLOT DIABOLO 30x20 M8
Photos non contractuelles
(elles sont données à titre d'exemple)
PLOT DIABOLO 30x20 M8
Marques et Modèles d'appareils connus pour cet article
Cet article est connu pour être monté sur :
Nous n'avons pas d'informations sur ce produit pour le moment...
Nous enrichissons constamment notre base de données, et vous pouvez aussi y participer et nous y aider...
Vous avez une information fiable :
► Indiquez-nous le matériel sur lequel ce produit est monté, grace au bouton ci-dessus, et ainsi vous aiderez tout le monde...
Nous indiquer une nouvelle Marque d'appareil pour :
PLOT DIABOLO 30x20 M8
PLOT DIABOLO 30x20 M8
Plots Anti-Vibratoire
Forme : Diabolo DIN 95363
Matériau élastomère : NR, noir
Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)
Dureté : approx. 55 Shore A
Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A
Température d'utilisation : de -30 à 80 °C
Directives UE : 2002/95/EC (RoHS)
Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.
Note pour dureté : Caractéristiques élastiques font foi.
Application : Pour fixations élastiques et assemblages antivibratoires
! Ce produit est une fin de sérié ! Vous ne pouvez commander que le disponible à ce prix là (le dépassement sera annulé et remboursé)
17.00 €/TTC 14.17 €/HT
EN STOCK : 6
Toutes nos dimensions sont en millimètres (mm)
PLOT DIABOLO 60x60 M10 - DIAMETRE (D) = 60 mm - HAUTEUR (H) = 60 mm - FILETAGE/TARAUDAGE (G) : M10 - LONGUEUR FILETAGE (L) = 25 mm Force de pression = 1500 Newton (10 Newton = 1 Kilo) Flèche s z = 7.9 mm Constante de rappel cz = 190.0 Constante de rappel c x.y = 32.0 NORME : *
PLOT DIABOLO 60x60 M10
Toutes nos dimensions sont en millimètres (mm)
TYPE : = PLOT DIABOLO
DIAMETRE INTERIEUR (en mm) : =
DIAMETRE EXTERIEUR (en mm) : = 60.00
LONGUEUR / EPAISSEUR (en mm) : = 60.00
FILETAGE/TARAUDAGE : = M10
DIMENSION FINALE (en mm) : = 60x60 M10
PLOT DIABOLO 60x60 M10
Photos non contractuelles
(elles sont données à titre d'exemple)
PLOT DIABOLO 60x60 M10
Marques et Modèles d'appareils connus pour cet article
Cet article est connu pour être monté sur :
Nous n'avons pas d'informations sur ce produit pour le moment...
Nous enrichissons constamment notre base de données, et vous pouvez aussi y participer et nous y aider...
Vous avez une information fiable :
► Indiquez-nous le matériel sur lequel ce produit est monté, grace au bouton ci-dessus, et ainsi vous aiderez tout le monde...
Nous indiquer une nouvelle Marque d'appareil pour :
PLOT DIABOLO 60x60 M10
PLOT DIABOLO 60x60 M10
Plots Anti-Vibratoire
Forme : Diabolo DIN 95363
Matériau élastomère : NR, noir
Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)
Dureté : approx. 55 Shore A
Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A
Température d'utilisation : de -30 à 80 °C
Directives UE : 2002/95/EC (RoHS)
Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.
Note pour dureté : Caractéristiques élastiques font foi.
Application : Pour fixations élastiques et assemblages antivibratoires
Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)
Dureté : approx. 55 Shore A
Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A
Température d'utilisation : de -30 à 80 °C
Directives UE : 2002/95/EC (RoHS)
Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.
Note pour dureté : Caractéristiques élastiques font foi.
Application : Pour fixations élastiques et assemblages antivibratoires
