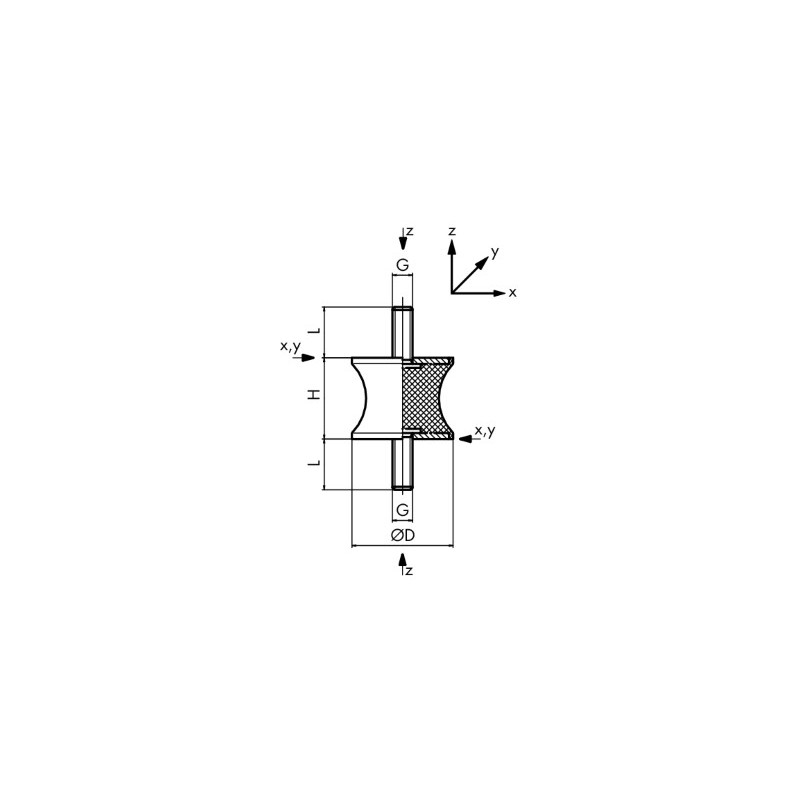

PLOT DIABOLO 60x44 M8
DIAMETRE (D) = 60 mm
HAUTEUR (H) = 44 mm
FILETAGE/TARAUDAGE (G) : M8
LONGUEUR FILETAGE (L) = 22 mm
Force de pression = 400 Newton (10 Newton = 1 Kilo)
Flèche s z = 5.0 mm
Constante de rappel cz = 80.0
Constante de rappel c x.y = 14.0
NORME : * Plots Anti-Vibratoire

• Forme : Diabolo DIN 95363

• Matériau élastomère : NR, noir

• Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)

• Dureté : approx. 55 Shore A

• Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A

• Température d'utilisation : de -30 à 80 °C

• Directives UE : 2002/95/EC (RoHS)

• Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.

• Note pour dureté : Caractéristiques élastiques font foi.

• Application : Pour fixations élastiques et assemblages antivibratoires
