PLOT DIABOLO 95x76 M16
95,94 €
TTC
PLOT DIABOLO 95x76 M16
PLOT DIABOLO 95x76 M16

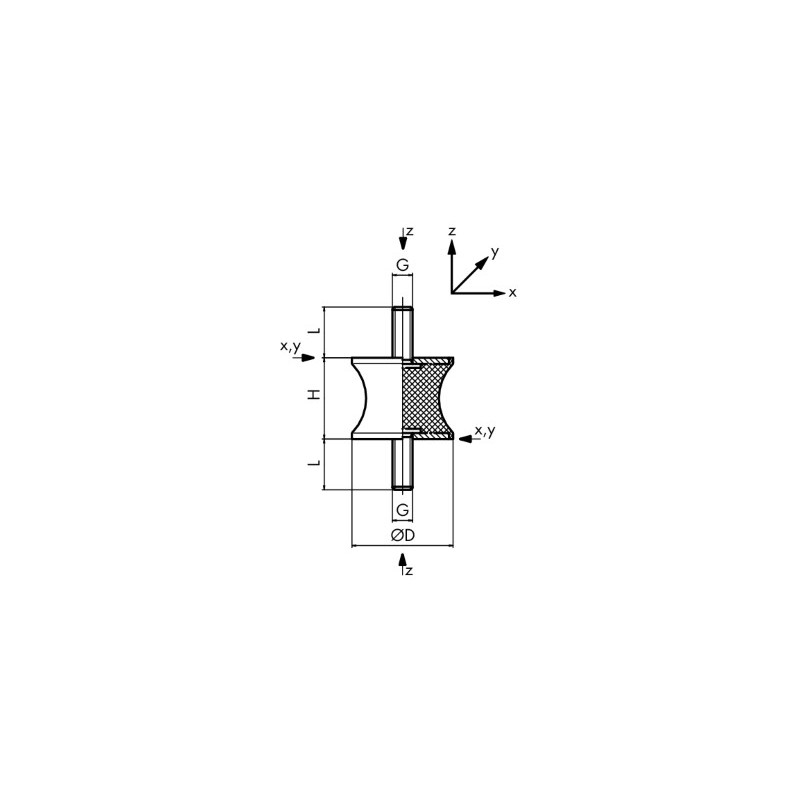

- DIAMETRE (D) = 95 mm
- HAUTEUR (H) = 76 mm
- FILETAGE/TARAUDAGE (G) : M16
- LONGUEUR FILETAGE (L) = 47 mm
Force de pression = 4000 Newton (10 Newton = 1 Kilo)
Flèche s z = 9.5 mm
Constante de rappel cz = 420.0
Constante de rappel c x.y = 90.0
NORME : *
- DIAMETRE (D) = 95 mm
- HAUTEUR (H) = 76 mm
- FILETAGE/TARAUDAGE (G) : M16
- LONGUEUR FILETAGE (L) = 47 mm
Force de pression = 4000 Newton (10 Newton = 1 Kilo)
Flèche s z = 9.5 mm
Constante de rappel cz = 420.0
Constante de rappel c x.y = 90.0
NORME : *
PLOT DIABOLO 95x76 M16
Neuf
PLOTS DIABOLO
Plots Anti-Vibratoire
- Forme : Diabolo DIN 95363
- Matériau élastomère : NR, noir
- Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)
- Dureté : approx. 55 Shore A
- Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A
- Température d'utilisation : de -30 à 80 °C
- Directives UE : 2002/95/EC (RoHS)
- Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.
- Note pour dureté : Caractéristiques élastiques font foi.
- Application : Pour fixations élastiques et assemblages antivibratoires
PLOT DIABOLO 95x76 M16
Sur demande
PLOT DIABOLO 95x76 M16
Sur demande
Résumé technique
ANTIVIBRATOIRE
(code article : 13070013)
- TYPE : : PLOT DIABOLO
- DIAMETRE INTERIEUR (en mm) : :
- DIAMETRE EXTERIEUR (en mm) : : 95.00
- LONGUEUR / EPAISSEUR (en mm) : : 76.00
- FILETAGE/TARAUDAGE : : M16
- DIMENSION FINALE (en mm) : : 95x76 M16
ANTIVIBRATOIRE
(code article : 13070013)
- TYPE : : PLOT DIABOLO
- DIAMETRE INTERIEUR (en mm) : :
- DIAMETRE EXTERIEUR (en mm) : : 95.00
- LONGUEUR / EPAISSEUR (en mm) : : 76.00
- FILETAGE/TARAUDAGE : : M16
- DIMENSION FINALE (en mm) : : 95x76 M16
Descriptif
PLOT DIABOLO 95x76 M16
- DIAMETRE (D) = 95 mm
- HAUTEUR (H) = 76 mm
- FILETAGE/TARAUDAGE (G) : M16
- LONGUEUR FILETAGE (L) = 47 mm
Force de pression = 4000 Newton (10 Newton = 1 Kilo)
Flèche s z = 9.5 mm
Constante de rappel cz = 420.0
Constante de rappel c x.y = 90.0
NORME : *
- DIAMETRE (D) = 95 mm
- HAUTEUR (H) = 76 mm
- FILETAGE/TARAUDAGE (G) : M16
- LONGUEUR FILETAGE (L) = 47 mm
Force de pression = 4000 Newton (10 Newton = 1 Kilo)
Flèche s z = 9.5 mm
Constante de rappel cz = 420.0
Constante de rappel c x.y = 90.0
NORME : *
Plots Anti-Vibratoire
- Forme : Diabolo DIN 95363
- Matériau élastomère : NR, noir
- Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)
- Dureté : approx. 55 Shore A
- Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A
- Température d'utilisation : de -30 à 80 °C
- Directives UE : 2002/95/EC (RoHS)
- Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.
- Note pour dureté : Caractéristiques élastiques font foi.
- Application : Pour fixations élastiques et assemblages antivibratoires
